Un couloir avec un interrupteur à chaque bout, une chambre avec un bouton près de la porte et un autre à côté du lit : le schéma va-et-vient électrique répond à ce besoin précis. Deux interrupteurs commandent le même point lumineux, peu importe lequel est actionné en premier. Le principe est simple, mais le câblage mérite une explication fil par fil pour éviter les erreurs.
Fils navettes et bornes : ce qui distingue le va-et-vient d’un interrupteur classique
Un interrupteur simple coupe ou rétablit le courant sur un seul fil. Il a deux bornes : une entrée, une sortie. Le va-et-vient fonctionne différemment.
Chaque interrupteur va-et-vient possède trois bornes. Une borne commune (souvent marquée « L » ou repérée par une couleur distincte sur le mécanisme) reçoit soit la phase, soit le retour vers la lampe. Les deux autres bornes accueillent les fils navettes qui relient les deux interrupteurs entre eux.
Ces navettes sont le coeur du système. Quand vous basculez l’un des interrupteurs, le courant emprunte l’une ou l’autre navette. L’autre interrupteur, selon sa position, ferme ou ouvre le circuit. Résultat : chaque interrupteur peut allumer ou éteindre la lampe indépendamment de l’état de l’autre.
Vous avez déjà remarqué qu’un interrupteur classique a toujours une position « haut = allumé » ? Sur un va-et-vient, la position change selon l’état de l’autre interrupteur. C’est normal, et c’est justement la preuve que le montage fonctionne correctement.

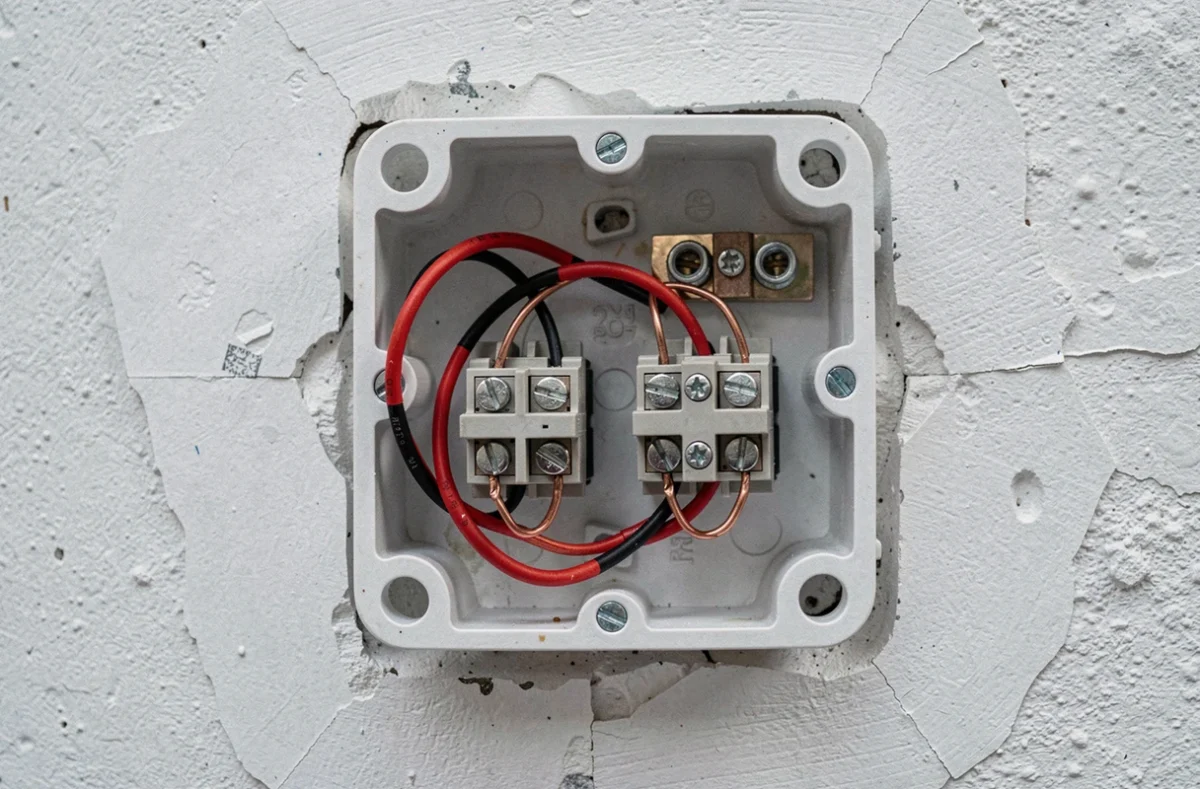

Schéma va-et-vient électrique fil par fil
Voici le circuit décomposé depuis le tableau électrique jusqu’à la lampe. Chaque fil a un rôle précis.
Du tableau au premier interrupteur
La phase part du disjoncteur de protection du circuit d’éclairage. Ce fil (rouge, marron ou noir selon les habitudes, mais toujours une couleur autre que bleu ou vert-jaune) arrive sur la borne commune (L) du premier interrupteur va-et-vient.
Entre les deux interrupteurs
Deux fils navettes relient les bornes 1 et 2 du premier interrupteur aux bornes 1 et 2 du second. Ces fils sont souvent de couleur orange ou violet pour les distinguer de la phase et du neutre. Les navettes ne passent jamais par la lampe : elles connectent uniquement les deux interrupteurs entre eux.
Du second interrupteur à la lampe
La borne commune (L) du second interrupteur envoie un fil vers la lampe. C’est le retour lampe. Le neutre (fil bleu) arrive directement du tableau à la lampe, sans passer par les interrupteurs. La terre (fil vert-jaune) rejoint aussi la lampe directement si le luminaire est de classe I.
En résumé, le chemin du courant suit cette logique :
- Phase (tableau) → borne L du premier interrupteur
- Navette 1 et navette 2 → relient les deux interrupteurs par leurs bornes 1 et 2
- Borne L du second interrupteur → fil retour vers la lampe
- Neutre (bleu) et terre (vert-jaune) → du tableau à la lampe, sans détour par les interrupteurs
Erreurs fréquentes de câblage sur un circuit va-et-vient
La première erreur, la plus courante, consiste à brancher la phase sur une borne navette au lieu de la borne commune. Le circuit semble fonctionner depuis un interrupteur, mais pas depuis l’autre. Si un seul de vos deux interrupteurs commande la lampe, vérifiez que la phase est bien raccordée sur la borne L, pas sur une borne navette.
Deuxième piège : croiser les navettes entre les deux interrupteurs. Les navettes doivent relier borne 1 à borne 1, borne 2 à borne 2. Si vous les inversez, le circuit peut quand même fonctionner dans certains cas, mais de façon imprévisible.
Troisième erreur : faire passer le neutre par un interrupteur. Le neutre va toujours directement du tableau à la lampe. Seule la phase est coupée par les interrupteurs, conformément aux règles de sécurité de la norme NF C 15-100.
Section de fil et protection au tableau électrique
Un circuit d’éclairage en va-et-vient utilise du fil de section 1,5 mm². Cette section s’applique à tous les conducteurs du circuit : phase, navettes, retour lampe, neutre et terre.
Au tableau, le circuit doit être protégé par un disjoncteur adapté aux circuits d’éclairage. Le raccordement se fait en aval d’un interrupteur différentiel, comme pour tout circuit de l’installation.
Un point souvent ignoré en rénovation : la norme NF C 15-100 distingue la mise en sécurité de la mise en conformité. Si vous ajoutez un va-et-vient dans un logement ancien, vous n’êtes pas tenu de remettre toute l’installation aux normes actuelles. En revanche, le circuit que vous créez doit respecter les règles en vigueur sur la section des fils, la protection et le raccordement.
Va-et-vient en rénovation : gaines existantes et alternatives
Dans une construction neuve, tirer trois fils entre deux interrupteurs ne pose pas de difficulté. En rénovation, c’est une autre affaire. Les gaines existantes contiennent parfois uniquement deux conducteurs, ce qui rend impossible le passage des deux navettes en plus du retour lampe.
Deux solutions existent dans ce cas. La première : utiliser des moulures ou goulottes apparentes pour acheminer les fils manquants. La seconde : opter pour un système de commande sans fil (interrupteur radio), qui évite de tirer de nouveaux câbles. Ces dispositifs remplacent le câblage classique des navettes par une communication radio entre les deux points de commande.
- Vérifiez le nombre de fils disponibles dans les gaines avant de commencer
- Si les gaines sont trop étroites, la goulotte apparente reste la solution la plus fiable
- Les interrupteurs radio conviennent pour un ajout ponctuel, mais vérifiez leur compatibilité avec vos luminaires (LED basse consommation notamment)
Le schéma va-et-vient électrique repose sur un principe inchangé depuis des décennies : une phase, deux navettes, deux interrupteurs à trois bornes. Ce qui évolue, c’est le cadre normatif. Depuis août 2024, la NF C 15-100 a été réorganisée en une série de documents distincts, avec une application obligatoire prévue à partir de septembre 2025.
Pour un simple va-et-vient, les exigences pratiques restent les mêmes, mais consulter la version à jour de la norme évite les mauvaises surprises lors d’un contrôle ou d’une revente.
